Датчик контроля уровня SHR — это устройство, которое используется для контроля уровня жидкостей в резервуаре или другой емкости. Датчик состоит из зонда, который вставляется в резервуар, и контроллера, расположенного снаружи резервуара. Датчик подключается к контроллеру кабелем.
Принцип:

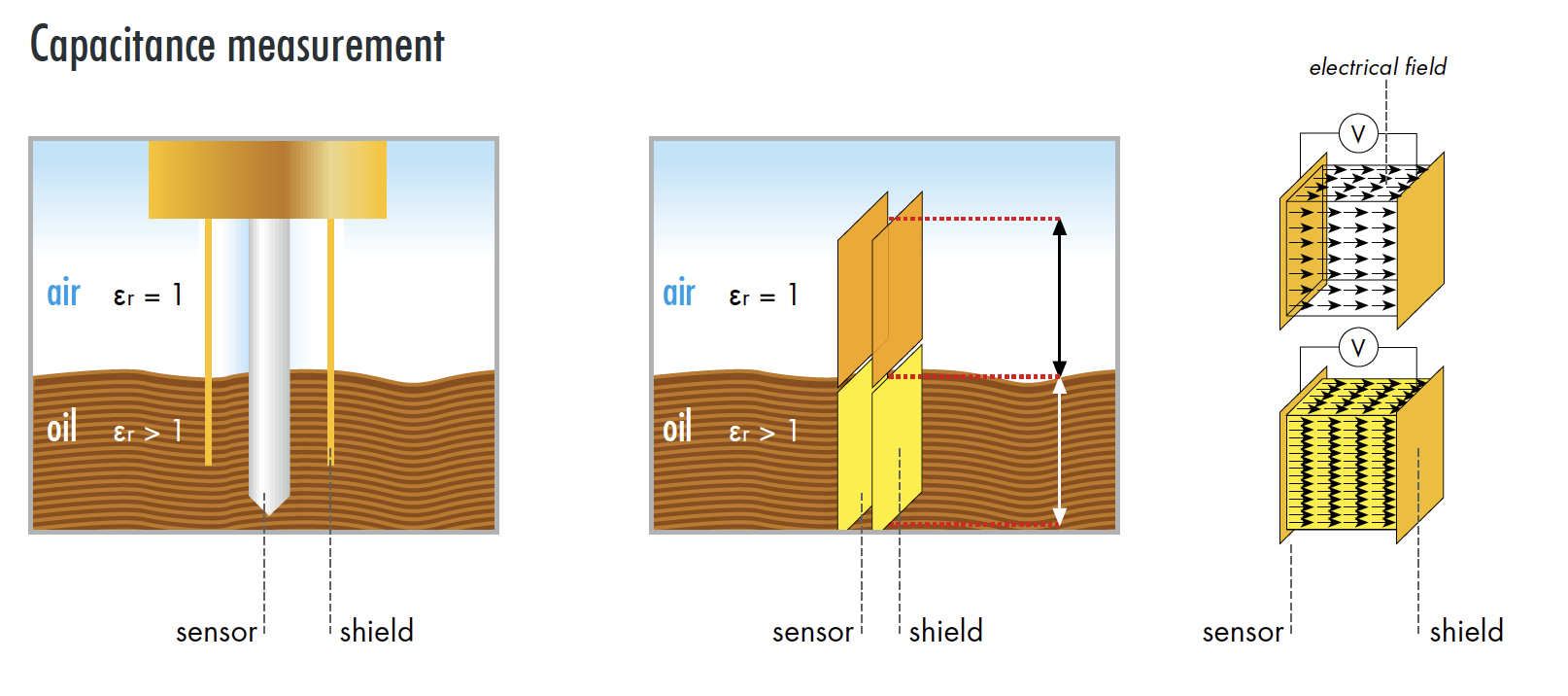

Принцип работы датчика контроля уровня SHR основан на емкостном принципе. Конденсатор — это устройство, которое сохраняет энергию в электрическом поле между двумя проводниками. Количество энергии, запасенной в конденсаторе, пропорционально емкости конденсатора, которая определяется размером и формой проводников и расстоянием между ними.
В датчике контроля уровня SHR двумя проводниками являются электрод и жидкая среда. Электрод представляет собой металлический стержень, который вставляется в резервуар, а жидкая среда – контролируемая жидкость. Когда электрод вводится в жидкость, емкость между электродом и жидкостью увеличивается. Это увеличение емкости фиксируется датчиком и используется для определения уровня жидкости в баке.
Датчик обычно калибруется для определения уровня жидкости в определенном диапазоне. Например, датчик может быть откалиброван для определения уровня жидкости в диапазоне от 0 до 100%. Когда уровень жидкости находится на отметке 0%, емкость между электродом и жидкостью находится на минимальном значении. Когда уровень жидкости находится на отметке 1001ТР3Т, емкость между электродом и жидкостью имеет максимальное значение.
Датчик можно использовать для определения уровня различных жидкостей, включая воду, масло и бензин. Датчик также устойчив к вибрации и может использоваться в суровых условиях.
Зонд содержит датчик, который определяет уровень жидкости в резервуаре. Датчик отправляет сигнал на контроллер, который затем отображает уровень жидкости на экране или отправляет сигнал тревоги.
Датчики контроля уровня SHR используются в различных приложениях, в том числе:
- Мониторинг двигателя
- Мониторинг топлива
- Мониторинг воды
- Мониторинг сточных вод
- Трюмный мониторинг
Датчики контроля уровня SHR доступны в различных моделях, каждая из которых имеет свой набор функций. Некоторые из доступных функций включают в себя:
- Удаленное наблюдение
- Сигнализация
- Регистрация данных
- Беспроводное соединение
Датчики контроля уровня SHR являются ценным инструментом для предприятий и организаций, которым необходимо контролировать уровень жидкостей в своих резервуарах или контейнерах. Датчики точны, надежны и просты в использовании.
Вот некоторые преимущества использования датчика контроля уровня SHR:
- Точность: датчик определяет уровень жидкости в резервуаре с высокой точностью.
- Надежность: датчик надежен и не выйдет из строя.
- Простота в использовании: датчик прост в установке и использовании.
- Удаленный мониторинг: датчик можно контролировать удаленно, что полезно для предприятий, имеющих несколько офисов.
- Сигналы тревоги: датчик можно настроить на отправку сигнала тревоги, когда уровень жидкости достигает определенной точки.
- Регистрация данных: датчик может регистрировать данные об уровне жидкости, что полезно для предприятий, которым необходимо отслеживать уровень жидкости с течением времени.
- Беспроводное подключение: датчик можно подключить к беспроводной сети, что позволяет удаленно контролировать его и управлять им.
Минимальный датчик
Датчик контроля уровня SHR имеет два типа выходов: выход рабочего тока и выход тока покоя. Выход рабочего тока активен, когда датчик погружен в среду, а выход тока покоя активен, когда датчик удален из среды. Выход отключается мгновенно, когда датчик погружается в среду, и выход активируется по истечении времени задержки индикации неисправности, когда датчик удаляется из среды.
Выходной рабочий ток используется для управления устройством, например насосом, который используется для поддержания уровня жидкости в баке. Выходной ток покоя используется для контроля уровня жидкости в баке. Выход обычно подключается к контроллеру, который отправляет сигнал тревоги, если уровень жидкости падает ниже определенного уровня.
Время задержки индикации неисправности представляет собой промежуток времени, который проходит между удалением датчика из среды и активацией выхода. Время задержки индикации неисправности необходимо для предотвращения срабатывания ложных сигналов тревоги из-за небольших колебаний уровня жидкости.
Максимальный датчик
Датчик максимального уровня — это тип датчика контроля уровня, который используется для определения максимального уровня жидкости в резервуаре. Датчик обычно устанавливается в резервуаре таким образом, чтобы электрод был погружен в жидкость. Когда уровень жидкости достигнет максимального уровня, электрод будет погружен в жидкость, и датчик отправит выходной сигнал.
Выходной сигнал датчика максимума можно использовать для управления устройством, например насосом, который используется для поддержания уровня жидкости в резервуаре. Выход также можно использовать для контроля уровня жидкости в баке. Выход обычно подключается к контроллеру, который отправляет сигнал тревоги, если уровень жидкости достигает максимального уровня.
Время задержки индикации неисправности — это промежуток времени, который проходит между датчиком, обнаружившим максимальный уровень жидкости, и активацией выхода. Время задержки индикации неисправности необходимо для предотвращения срабатывания ложных сигналов тревоги из-за небольших колебаний уровня жидкости.
При удалении датчика максимума из среды выход мгновенно отключается. Это связано с тем, что электрод больше не погружен в жидкость, и датчик не может определить уровень жидкости.
M14 x 1,5 9–36 В пост. тока МИН 0 7 – – – – – 500 320 500 113 500 314
M18 x 1,5 9–36 В пост. тока МИН 0 0–500 170 – – – – – 500 114
M18 x 1,5 9–36 В пост. тока МАКС. 0 0 – – 500 063 500 171 – – – 500 297
M18 x 1,5 9–36 В пост. тока МАКС. 0 3 – – – – – – 500 108 –
M18 x 1,5 9–36 В пост. тока МИН 0 7 – – – – 500 038 – 500 110 500 265
M18 x 1,5 9–36 В пост. тока МАКС. 0 7 500 014 – 500 068 – – – 500 115 500 112
M18 x 1,5 9–36 В пост. тока МАКС. 2 3 – – – 500 257 – – – –
M18 x 1,5 9–36 В постоянного тока МИН 2 7 500 015 500 091 500 065 500 069 500 039 500 041 500 188 500 189
M18 x 1,5 9–36 В постоянного тока МАКС. 2 7 500 010 500 013 500 064 500 067 500 040 500 190 500 111 500 191
M18 x 1,5 9–36 В пост. тока МИН 0 20 – – – – – – – 500 109
M18 x 1,5 9–36 В пост. тока МАКС. 0 20 500 011 – 500 070 – – – – –
M18 x 1,5 9–36 В пост. тока МИН 2 20 500 012 – 500 066 – – – – –
G 1/2“ 9–36 В пост. тока МИН 2 7 – – – 500 270 – –
M18 x 1,5 9–36 В пост. тока МАКС. 0 0–500 229–500 231–500 234 500 104 500 236
M18 x 1,5 9–36 В пост. тока МИН 0 7 – 500 230 – 500 232 – 500 035 500 107 500 088
M18 x 1,5 9–36 В пост. тока МАКС. 0 7 500 007 500 203 500291 500 207 500 034 500 211 500 100 500 213
M18 x 1,5 9–36 В пост. тока МАКС. 0 7 500 289 * – – – – – – –
M18 x 1,5 9–36 В постоянного тока МИН 2 7 500 008 500 192 500 061 – 500 037 500 036 500 106 500 089
M18 x 1,5 9–36 В пост. тока МАКС. 2 7 500 009 – 500 059 – 500 233 – 500 235 –
M18 x 1,5 9–36 В пост. тока МИН 0 20 – – – 500 062 – – 500 087 500 086
M18 x 1,5 9–36 В пост. тока МАКС. 0 20 – – – – – – 500 103 –
G 1/2″ 9–36 В пост. тока МИН 2 7 500 201 – 500 205 – 500 209 – 500 101 –
G 1/2″ 9–36 В пост. тока МАКС. 2 7 500 200 – 500 204 – 500 208 – 500 085 –
